单相接地故障监测管理系统

发布时间:2020-10-19 14:56:18人气:

一、概述
我国城市电网及厂矿企业的中压系统主要采用经消弧线圈接地或中性点不接地的运行方式,这种运行方式的系统统称为小电流接地系统。这种系统供电可靠性比较高当系统发生单相接地时仍可带故障运行一段时间。但对于以电力电缆为主的配电系统应及早的切除故障线路,由于电力电缆绝缘为有机固体材料一旦发生绝缘击穿事故很难自行恢复,如果接地电弧不能及时熄灭,就会迅速发展为相间短路,引起线路跳闸,供电中断,给供用电设备造成极大的危害。
小电流接地系统提高了中压系统供电的可靠性,另一方面也给系统带来了一些问题。主要是单相接地时引起的弧光过电压及谐振过电压,特别是较高倍数的间歇性弧光接地过电压,如不能及时消除可能造成避雷器热崩溃、电缆绝缘击穿、电压互感器损坏,绝缘闪络等事故。这些问题如果不能有效解决,用户就会在用电可靠性和运行安全性两者间进行取舍,也就是中性点接地方式的选择。多年的运行经验表明,在中压系统选择有效的接地方式会显著降低用电的可靠性,因此保持中性点非有效接地方式高供电可靠性的同时解决这种接地方式带来的问题是近年来中压系统的一个主要研究方向。解决这一问题的关键在于怎样快速准确的查找出故障线路和有效的后续处理,在准确确定故障线路的基础上根据故障线路负载的重要性以及故障的性质来灵活有效的确定故障的处理形式,形成系统解决方案。
小电流接地选线装置选线方式往往受到接地点阻抗变化、零序电流信号弱、电磁干扰强等各种因素的干扰,难以快速、准确的选出故障线路,选线准确率较低。
小电流接地系统单相接地故障的处理方法有消弧线圈补偿法和触点消弧法,这两种故障处理方法各有所长消弧线圈补偿法适用于临时性接地故障,触点消弧法适用处理永久性单相接地故障,如电缆内部出现单相对地绝缘击穿时,消弧线圈补偿系统电容电流流过故障点,当电弧熄灭后故障相电压恢复时被破坏的电缆绝缘层相地绝缘不能恢复,会被再次击穿。这样重复击穿不断向故障点注入能量,逐步破坏故障点附近相间绝缘,最后可能导致电缆相间短路,造成事故扩大化。当系统发生临时性单相接地故障时,单独采用触点消弧法则会给系统造成一个人为接地点,将可以消除的临时性接地故障转变成一个永久故障,显然这也不是一个正确的选择。
针对6~35kV中性点非有效接地系统的这些问题,STXJD单相接地故障管理系统结合两种消弧方式的优点很好的解决单相接地故障选线的问题,并提供灵活、快速、有效的故障处理方式,即保持了原有不接地系统的高供电可靠性,同时解决了弧光接地过电压带来的电气设备运行的安全性问题。
二、主要功能
◆ 接地故障选线;
◆ 接地故障处理;
   瞬时性接地故障:消弧线圈法
   永久性接地故障:触点消弧法(稳定电压、持续供电2h以上)
                   非重要负荷(切除故障线路、保证电网安全)
◆ 接地故障报警及记录;
◆ 标准RS485通讯接口方便与后台通讯,满足无人值班变电站需求。

三、工作原理
在中性点非有效接地系统中,通过接地变压器引出一个中性点,该中性点经过高压真空接触器串联随调式电阻接地,系统正常运行时,真空接触器不动作,当系统某条回路发生单相接地故障时接地变压器中性点电压升高,控制器检测到接地信号,并触发接触器动作,零序回路将流过一个可控的零序电流,该零序电流通过故障线路,故障线路选线信号采集单元检测到选线信号后自动判断故障线路名称、故障类型及故障时间,并具有跳开故障线路的功能。选线完成后可根据单相接地故障的性质采用不同的工作方式,让消弧线圈和触点消弧互相配合消除弧光故障,内置大容量限压器吸收由于接地故障引起的弧光接地过电压,维护系统的安全运行。

四、产品特点
 ◆ 配置专用抗谐振电压互感器可有效保证在各种工况运行情况下电压互感器及高压熔断器安全运行;
◆ 配置大容量限压器可将过电压峰值减少20%;
◆ 接地选线准确率可达99%,具有故障线路跳闸功能(选配);
◆ 补偿速度快可在5ms完成补偿,且调节范围广,可在0~100%额定电流全范围调节;
◆ 采用液晶屏显示,系统电压监测,故障记录,参数查看,参数设置更方便直观,具有故障声光报警功能;
◆ 根据单相接地故障的性质采用不同的工作方式,让消弧线圈和触点消弧互相配合,互相保护,有效消除弧光过电压;
◆ 标准RS485通讯接口方便与后台通讯,满足无人值班变电站需求。

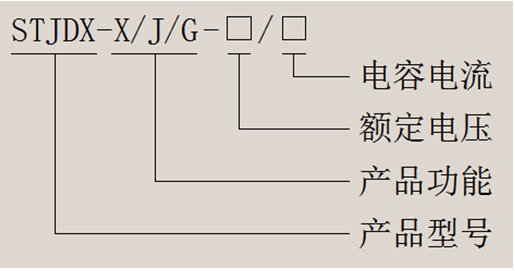

五、产品型号

X-接地故障选线功能
J-系统电压监测功能
G-单相接地故障处理功能
额定电压(kV):6、10、35
电容电流(A):20、30、40、50、60、70、80、90、100…

六、适用范围
 本监测系统适用于6~35KV中性点不接地系统、中性点经消弧线圈接地的电力系统。
七、工作环境
◆海拔高度不超过1000米(高原型需注明);
◆运行环境温度-25℃~+45℃,相对湿度不超过90%;
◆周围无有害气体,无易燃爆炸物品;
◆环境无导电灰尘及剧烈震动的场所。

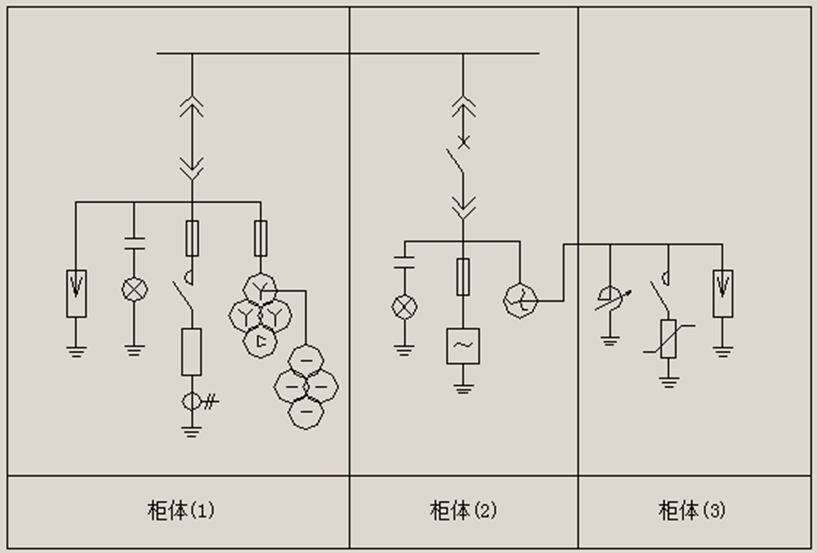

八、一次系统图
