STDB系列电缆保护接地箱

发布时间:2020-10-19 10:52:16人气:

一、概述 35kV大截面电力电缆和66kV、110kV及以上电压等级的电力电缆均为单芯电缆,电缆金属护层一端三相互联并接地,另一端不接地,当雷电波或内部过电压沿电缆线芯流动时,电缆金属护层不接地端会出现较高的冲击过电压,或当系统短路事故电流流经电缆线芯时,其护层不接地端也会出现很高的工频感应过电压。上述过电压可能击穿电缆外护层绝缘,造成电缆金属护层多点接地故障,严重影响电力电缆正常运行甚至大幅减少电缆使用寿命。因此按照电力行业标准DL/T401-2002《高压电力电缆选用导则》的规定须采用电缆护层保护器以限制电力电缆金属护层(或金属护套)上的感应电压和故障过电压。 通常,为限制电力电缆金属护层上的感应电压和故障过电压,并避免在护层中形成环流,电缆金属护层一端直接接地,另一端则须通过保护器接地。如果线路较长,还应将电缆护层分三段(或三的倍数段)相互绝缘,分段处的护层交叉互联后通过保护器接地。 为更好的适应市场的需求,方便用户现场安装使用,我公司开发了电缆接地箱,包括电缆护层直接接地箱、保护接地箱和交叉互联保护接地箱等几种形式的护层接地装置。装置采用密封设计,安装使用简便,外型小巧美观。目前,装置已广泛应用于全国各个电力系统,取得了良好的运行经验。
二、产品用途 装置连接于电缆护层与地之间。 电缆护层直接接地箱,内含连接铜排、铜端子等,用于电缆护层的直接接地。 电缆护层保护接地箱和电缆护层交叉互联接地箱内含电缆护层保护器、连接铜排、铜端子等,用于电缆护层的保护接地。 保护器采用ZnO压敏电阻作为保护元件,无串联间隙,保护特性好,具有优良的非线性伏安特性曲线。既具有瓷套式金属氧化物避雷器的优点,还具有电气绝缘性能好、介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆等优点及良好的化学稳定性、憎水性、密封性。

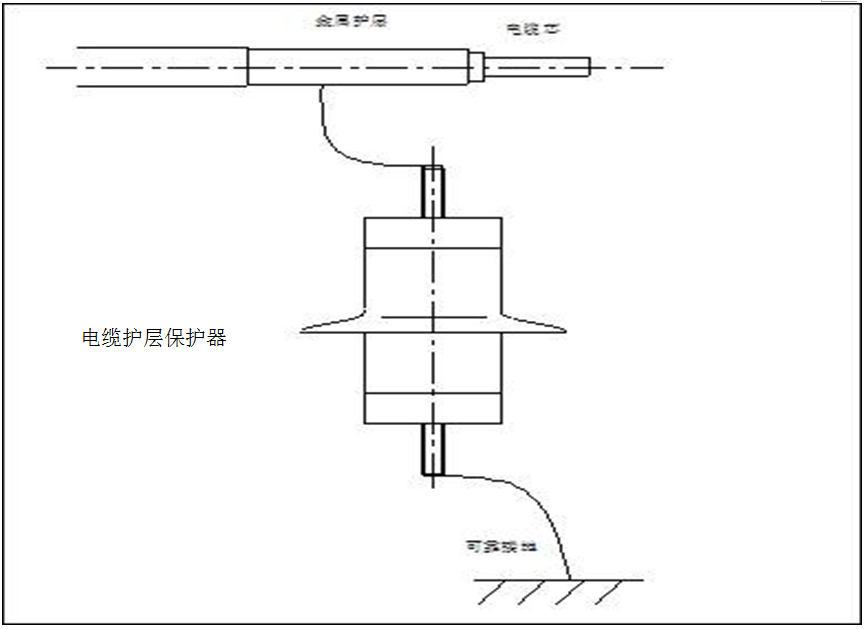

                                                图三:接地箱接线原理图

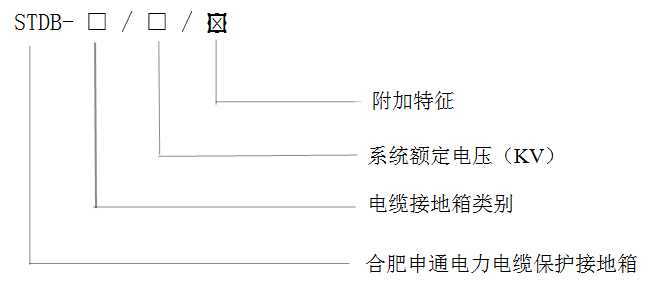

三、产品型号说明

电缆接地箱类别:Z-电缆护层直接接地箱
H-电缆护层保护接地箱
J-电缆护层交叉互联保护接地箱
附加特征:JS-放电计数器
          JC-保护器监测仪
四、保护器性能参数

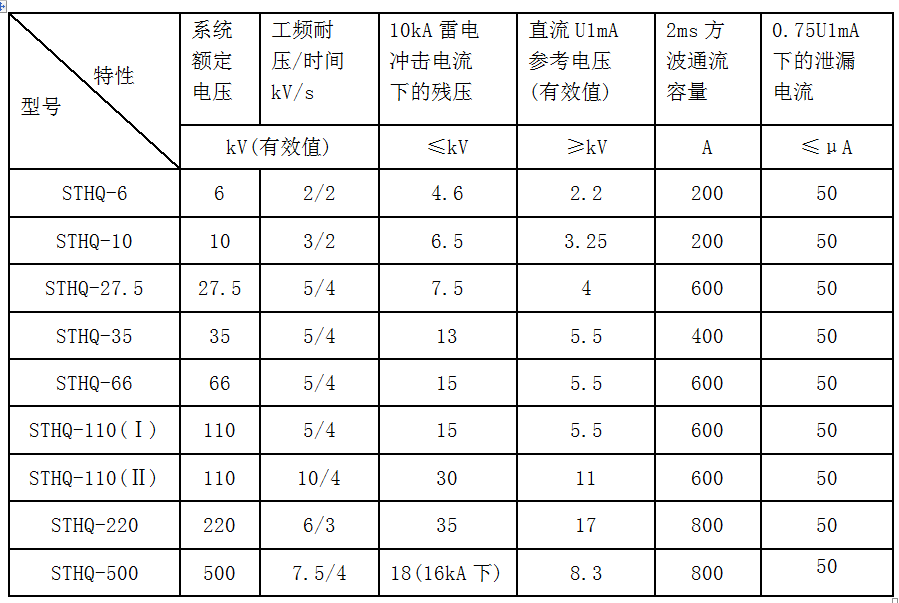

           表1、电缆护层保护器电气特性表

五、使用条件
1、环境温度-45℃~+55℃;
2、海拔不超过4500m;超出4500m可根据实际情况特制;
3、电源频率:58~62Hz(60Hz系统)、48~52Hz(50Hz系统);安装场所的空气中不应含化学腐蚀气体、爆炸性尘埃;
4、长期施加的工频电压不得超过保护器持续运行电压;对有间隙产品,安装点短时工频电压升高不得超过保护器额定电压;
5、长期使用于异常条件,保护器需特别制作,定货时应说明。
