STYZ-C型阻容过电压抑制柜

发布时间:2021-04-14 14:26:37人气:

一、概述
在我国3~35KV供电系统中,大部分为中性点不接地系统,这种系统在发生单相接地时,电网仍可带故障运行一段时间,提高了供电系统的可靠性,但这种供电方式容易产生各种异常过电压,给供电设备造成了极大的危害,经常发生电缆接地、电动机绝缘击穿、避雷器爆炸和电压互感器烧毁等事故。
       系统异常过电压可能是外来的,也可能是设备内部产生的,因此很难准确的把握它,采用单一的过电压保护措施很难起到有效的防范作用,针对此种现状,我公司研制生产STYZ-C型阻容过电压抑制柜(避雷器柜),柜内装设R-C阻容元件、避雷器,该产品可有效抑制各种系统过电压,提高系统的稳定运行。
二、工作环境
环境温度:-25℃~+40℃
海拔高度:<1500m (高原型需特别注明)
三、控制器参数
额定频率:50Hz~60Hz
控制电压:AC/DC220V、DC/110V
功率损耗:≤30W(控制器)
通讯接口:RS-485
四、产品特点
  1.全面抑制系统各种异常过电压;
  2. 具有过电压、低电压、失电、PT断线、接地故障报警、一次消谐、二次消谐功能;
  3. 系统单相接地消除后,可以有效的抑制通过PT的冲击电流,保护PT和熔断器的安全问题;

 4. 开关柜内配置R-C吸收器可有效抑制真空开关开断产生的操作过电压瞬间震荡和高频电流,使过电压的波形变缓,陡度和幅值降低,在电阻的阻尼作用下使高频震荡迅速衰减,避免绕组性负载设备因操作过电压而损坏。
 5.采用抗饱和电压互感器,有效抑制系统过电压对电压互感器损坏。
  6. 代替PT柜,输出三相电压、零序电压供测量保护设备使用;
 7. 智能控制器具有存储不少于50次的事故记录,便于用户查询故障信息
8. 标准RS485通讯接口,满足无人值班变电站的要求。
五、 工作原理
       1. 采用特制多功能监测保护装置,实时检测系统中A、B、C三相电压,零序电压的幅值相位判断系统运行情况,当系统发生PT断线、失电、低电压、谐振、弧光接地、金属接地等故障时,多功能监测保护装置快速判断故障类型动作报警或消除故障。
2.系统发生过电压时,产品内置大容量过电压吸收器,能够大幅度降低残压值,R-C吸收器可有效抑制真空开关开断产生的操作过电压瞬间震荡和高频电流,使过电压的波形变缓,陡度和幅值降低,在电阻的阻尼作用下使高频震荡迅速衰减,避免绕组性负载设备因操作过电压而损坏,保护系统设备的安全运行。
3. PT中性点设置过流吸收器,当系统发生铁磁谐振、单相接地时可有效减少系统电容电流对PT的冲击。
4.二次消谐采用全频段消谐方式,当系统出现铁磁谐振通过瞬时短接PT开口电压,破坏谐振产生的条件消除铁磁谐振,避免PT损坏及保险熔断的问题。

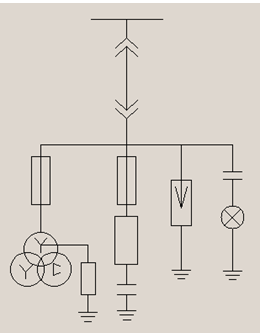

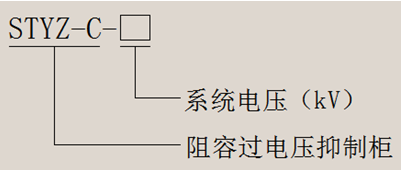

六、图形符号及定义


七、订货须知
▶在订货时请提供系统电压等级、柜体尺寸等参数;
▶如有特殊要求应在订货时提出。
