一、概述
电力系统中高压开关柜等高压设备的母线在载流过大时经常出现温升过高，而使相邻的绝缘部件性能劣化，甚至击穿而造成事故。据统计，电力系统发生事故原因中有相当一部分与热问题有关。因此，必须采取有效措施监控母线温度。国外电力设备运营商都是采用红外窗口这种最有效的技术进行母线温度的测量。
STCW系列红外窗口采用单晶熔体法、气相法、溶液法和固相再结晶制备及多层增透技术，安装使用之后保证了设备的安全运行检测；红外窗口满足绝大多数电力设备的检测需要，通常安装在高低压开关柜、变压器面板、电动机等设备上。这样用户就能在不停电的情况下对设备进行连续的红外无损检测，为电气设备运行提供有效保证。
它安装方便、安全可靠，非常适合检测工程师对电气设备进行现场检测及分析。
二、外形图及尺寸
型号 | 材质 | 透过率 | 短时工频耐压试验 | 窗口直径 | 安装开孔尺寸 | 使用寿命 | 备注 |
STCW-60A | 红外复合晶体 | ≥93% （0.15-14微米波段） | 15KV 1min | 60mm | 71mm | 大于50年 | |
STCW-75A | 红外复合晶体 | ≥93% （0.15-14微米波段） | 15KV 1min | 75mm | 86mm | 大于50年 | |
STCW-80A | 红外复合晶体 | ≥93% （0.15-14微米波段） | 15KV 1min | 80mm | 91mm | 大于50年 | |
STCW-100A | 红外复合晶体 | ≥93% （0.15-14微米波段） | 15KV 1min | 100mm | 111mm | 大于50年 |
三、主要技术参数
3.1 材料结构：铝合金可旋转法兰镶接光学晶体材料；
3.2工作波段：0.15-14微米，可见光、红外线、紫外线全光谱；
3.3测温范围： -50°C-+500°C；
3.4工作环境：湿度小于90度；
3.5红外线透过率：0-250°C时大于93%
3.6可见光透过率：大于95%；
3.7电磁干扰：无；
3.8晶体材料熔点：1380°C；
3.9晶体抗压强度： 85牛顿/厘米；
3.10观察方式：旋开法兰外盖检测；
3.11视场角：82°--125°；
3.12通过10KV/20KA/200ms燃弧试验
3.13晶体抗冲击：承受80牛顿/厘米冲击力；
3.14采用任何红外测温仪或红外成像仪，均能满足红外线透过率的要求；
3.15密封性好，不降低原开关柜的防护等级。其防护等级符合IP67等级的NF EN60529标准，抗冲击等级符合GB2006/3906等级的标准，密封符合开关柜IP44密封要求。
四、安装位置

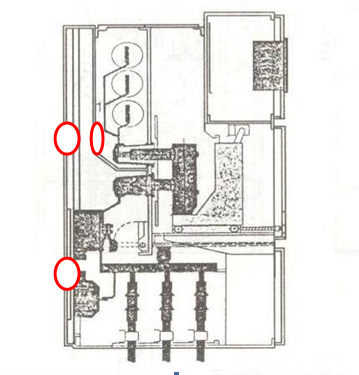

图示的红圈部位安装红外窗口
备注：
1、开关柜一般安装STCW-100A红外窗口三只，开关柜背板一只，开关柜母线外柜、电缆室各一只。
2、原则上不建议在开关柜观察窗口上安装，一是需要与成套厂家协调，二是增加施工成本及难度。
3、作用及效果：
a、宽光谱、高透过率红外测温窗口，实现用户在远距离、不接触、带电运行的条件下，以红外成像方式对危险的区域（连接器、断路器）进行预防性状态检测，开关柜内触头状况以红外热像呈现，直观。
b、用户能在不停电的情况下对设备进行连续的红外成像检测，很好的解决了以往电弧闪络使红外检测变的不可能甚至危险的问题，轻松实现设备状态监测，保证高低压开关柜安全运行。红外测温窗口不仅保证设备的安全，同时保证维护人员的安全。
c、红外测温窗口满足绝大多数电力设备的检测需要，通常安装在高低压开关柜、变压器面板、电动机等壳体上。通过定期检测，根据设备的温度变化趋势，预测早期隐性故障，发现普遍性的早期故障，对设备的技改或新建提出改进意见和建议。
