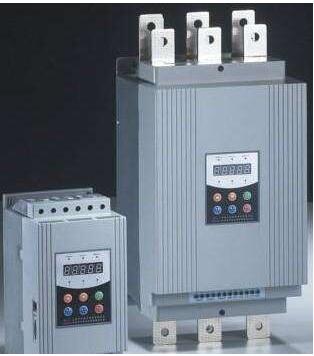

STRQ软起动器

发布时间:2019-11-01 15:59:51人气:
一、软起动器功能及特点

STRQ系列交流电动机固态软起动器是采用电力电子技术、微处理器技术及现代控制理论设计生产的具有

当今国际先进水平的新型电机起动设备。该产品能有效地限制异步电动机起动时的起动电流,采用独特的

保护算法可以有效的保护电机以及相关设备,被广泛的应用于风机、水泵、输送类及压缩机等负载,是传

统的星/三角转换、自耦降压、磁控降压等降压起动设备的理想换代产品。


1.1 产品功能

◆ 降低电动机的起动电流,减少配电容量,避免增容投资;

◆ 减少起动应力,延长电动机及相关设备的使用寿命;

◆ 平稳的起动和软停车避免了水泵的喘振问题、水锤效应;

◆ 多种起动模式及宽范围的电流、电压等设定,可适应多种负载情况,改善工艺;

◆ 完善可靠的保护功能,更有效的保护电动机及相关设备的安全;

◆ 可用于频繁起、停的场合。


1.2 产品特点

◆ 高技术性能:采用进口高性能微处理器(MCU)芯片和集成电路,配以先进的控制理论和软件算法,充

分增强了设备的运行速度和控制精度;

◆ 高可靠性能:软起动器的所有电器元件均采用国内外知名品牌并经过严格的筛选,从采购、生产到出厂

调试严格遵守企业质量管理体系和专业标准,从而保证了产品的高可靠性;

◆ 结构优化:外壳采用覆铝锌板制造工艺,采用独特紧凑的模块化结构以及上旁路的连接方式,非常方便

用户的系统集成;

◆ 起停方式:具备限流起动、电压斜坡起动、突跳起动、点动等多种起动方式,可根据负载类型选择不同

的起动方式及参数设置,最大程度地使电动机实现最佳起动效果。具有软停车及自由停车可选择;

◆ 多重保护功能:软起动器具备多重保护功能:三相电流不平衡、起动过流、起动过载、运行过流、运行

过载、上电缺相、运行缺相、外部瞬停断开等;

◆ 键盘设置功能:界面为 LCD 液晶显示,采用人性化的设计理念,可便捷直观的操作键盘,根据不同负载,

对起停、运行、保护等参数进行设置、修改;

◆ 数字量输入输出接口:具有起动、停车、复位及可编程输入接口,具有旁路、故障、可编程继电器输出

接口;

◆ 模拟量输出接口:可提供 4~20mB 模拟量输出信号;

◆ 通讯接口:具备 RS485 通讯,采用标准 MODBUS RTU 通讯协议;

◆ 实际功率设置:当软起动器功率比实际负载功率大时,可将额定电流按实际负载进行设置,使软起动器

和实际负载匹配,以保证起动、运行、保护等各参数的准确性。




二、使用条件及安装

2.1 使用条件

使用条件对软起动器的正常使用及寿命有很大影响,因此请将软起动器安装在符合下列使用条件的场
所。
◆ 常规产品的使用条件

供电电源:市电、自备电站、柴油发电机组;

三相交流:BC380V 或 BC660V 或 BC1140V(-10%,+15%),50Hz;

适用电机:一般鼠笼式异步电动机;

起动频度:标准产品建议每小时起停不超过 20 次;

冷却方式:自然风冷或强迫风冷;

防护等级:IP00;

环境条件:海拔低于 2000 米,超过应降低容量使用;环境温度在-25℃~+40℃之间;
相对湿度不超过 95%(20℃±5℃),无凝露、 无易燃、易爆、腐蚀性气体,无导电性尘埃。

三、产品规格型号
                                                       STRQ外置旁路交流接触器(B型)

序号产品型号适配电机功率(KW)额定电流(A)
1STRQ-015B15KW30A
2STRQ-022B22KW45A
3STRQ-030B30KW60A
4STRQ-037B37KW75A
5STRQ-045B45KW90A
6STRQ-055B55KW110A
7STRQ-075B75KW150A
8STRQ-090B90KW180A
9STRQ-110B110KW220A
10STRQ-132B132KW260A
11STRQ-160B160KW320A
12STRQ-185B185KW370A
13STRQ-200B200KW400A
14STRQ-220B220KW440A
15STRQ-250B250KW500A
16STRQ-280B280KW560A
17STRQ-320B320KW640A
18STRQ-355B355KW710A
19STRQ-400B400KW800A
20STRQ-470B470KW950A
21STRQ-550B470KW1000A

  STRQ内置旁路交流接触器(C型)

序号产品型号适配电机功率(KW)额定电流(A)
1STRQ-015C15KW30A
2STRQ-022C22KW45A
3STRQ-030C30KW60A
4STRQ-037C37KW75A
5STRQ-045C45KW90A
6STRQ-055C55KW110A
7STRQ-075C75KW150A
8STRQ-090C90KW180A
9STRQ-110C110KW220A
10STRQ-132C132KW260A
11STRQ-160C160KW320A
12STRQ-185C185KW370A
13STRQ-200C200KW400A
14STRQ-220C220KW440A
15STRQ-250C250KW500A
16STRQ-280C280KW560A
17STRQ-320C320KW640A
18STRQ-355C355KW710A
19STRQ-400C400KW800A
20STRQ-470C470KW950A
21STRQ-550C470KW1000A
