STJD发电机中性点接地开关柜
一、概述
数据中心柴油发电机组经常采用多台机组共用一套发电机中性点接地电阻柜的设计方案,加
装接地开关柜与之配套使用,实现多个柴油机组中性点真空接触器的投切与互锁。
针对此种情况我公司研发一种新型智能型发电机中性点接地开关柜采用PLC可编程控制器对发
电机组中性点的真空接触器进行控制及监视按需进行投切,当出现异常情况时及时发出报警信号
提醒运行人员进行检修。STJD中性点接地开关柜与STZR中性点接地电阻柜产品已广泛应用于中国
移动、中国联通、中国电信等数据中心项目。
二、使用环境条件
2.1 户内使用;
2.2 海拔高度:2000米以下,高海拔请注明;
2.3 环境温度:-25℃~+55℃;
2.4 相对湿度:≤95%RH;
2.5 防护等级:IP42

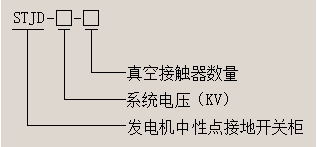

三、型号说明
四、技术参数
4.1 控制电源:DC110V/DC220V;
4.2 继电器输出:触点容量AC220V/5A;
4.3 耐压强度:≥42KV/1min;
4.4 绝缘性能:≥100MΩ;
4.5通信接口:标准RS485隔离串口;Modbus 通信协议;
4.6 PLC抗电磁干扰性能:符合GB/T 14598标准规定。

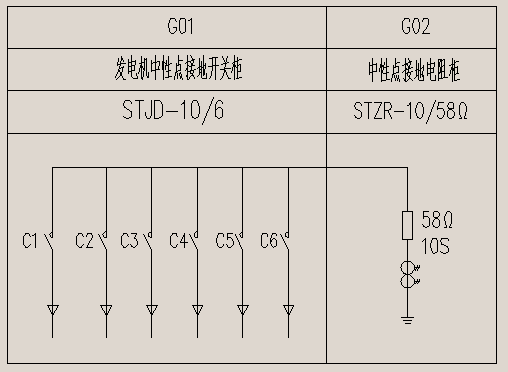

五、应用示例
