ST-FLK变压器风冷智能控制柜
一、概述
变压器在运行过程中，绕组中的铜损耗和铁芯中的铁损耗都转变为热能，使变压器各个部分
的温度升高，变压器的绝缘老化程度决定了其使用寿命，绝缘老化主要受温度变化的影响。研究
结果表明：在超越设计温度的情况下，温度每升高6℃，变压器的绝缘老化寿命就要减少一半，这
便是变压器绝缘老化的六度规则。由此可见温度是影响变压器使用寿命的一个重要指标。
在电压等级110kV以上的油浸变压器中，主要采用自然油循环风冷、强迫油循环风冷和强迫
油循环水冷三种冷却方式。其中绝大部分采用自然油循环风冷和强迫油循环风冷冷却方式。ST-
FLK变压器风冷智能控制柜就是针对这两种冷却方式而设计的智能型控制柜，采用双路电源进线自
动切换、PLC智能自动控制，产品具有自动、远方、就地手动多种控制方式确保冷却系统的正常运
行，其核心部件PLC及液晶显示屏采用军用级别可在-40℃～85℃高湿、高污秽以及高盐雾等恶劣
自然环境场所长期可靠工作。
二、使用环境条件
4.1 户内外均可使用；
4.2 海拔高度：2000米以下，高海拔请注明；
4.3 环境温度：-40℃～+85℃；
4.4 相对湿度：≤95%RH；
4.5 防护等级：IP55

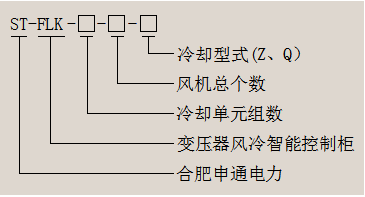

三、型号说明
冷却型式：
Z-自然油循环风冷
Q-强迫油循环风冷
四、技术参数
5.1 工作电源：三相四线交流双路电源输入AC380V；
5.2 PLC控制电源：DC110V/DC220V；
5.3 工作环境温度：-40℃～+85℃；
5.4 继电器输出：触点容量AC220V/5A；
5.5 耐压强度：≥AC2000V/1min；
5.6 绝缘性能：≥100MΩ；
5.7通信接口：标准RS485隔离串口；Modbus 通信协议；
5.8 PLC抗电磁干扰性能：符合GB/T 14598标准规定；

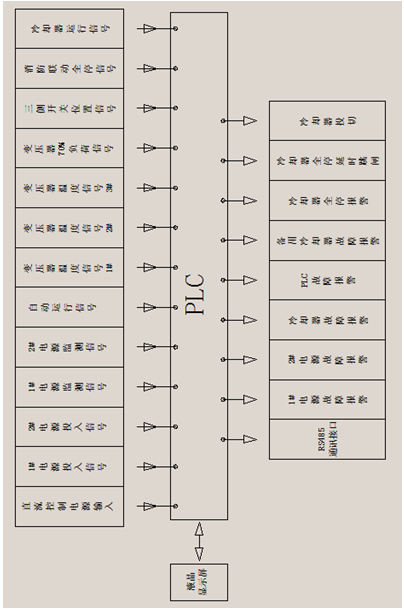

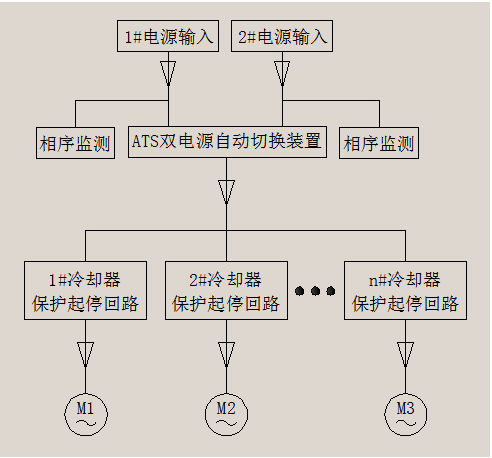

五、控制原理图
六、性能特点
6.1 采用ATS双电源互投装置，双路电源互为备用。可方便设置Ⅰ#电源为主用，Ⅱ#电源为备
用，或Ⅱ#电源为主用，Ⅰ#电源为备用，当主用电源故障时，自动投入备用电源，ATS
有应急机械手动操作机构，采用软硬件结合，实时监视双路电源出现的失电及缺相等
情况，发出报警信号；
6.2 产品具有自动、就地手动及DCS远程操作功能，DCS系统可通过开关量信号遥控风冷控制柜
的运行，也可通过RS485通信接口采用Modbus通信协议，接收风冷控制柜的运行状态信息，
可下发各种控制命令；
6.3 控制柜可通过液晶显示屏人机界面对冷却器的工作状态及投入间隔时间进行任意设定，状
态模式可分为工作、辅助、备用及停用模式，电动机起停回路对风机/油泵具有完善的保
护功能；
6.4 柜内加装温湿度控制器可对控制柜的温度和湿度进行调节有效保护电子元件的可靠运行并
延长其使用时间。
6.5 产品内置电气元器件全部采用进口产品，性能稳定可靠，并具有良好的环境耐受能力与电
磁兼容性，是风冷控制柜长期安全可靠运行的有力保障。
七、外形尺寸
风冷智能控制柜适用于户内环境，采用下进线、下出线的密封壳体结构，以利于防尘与隔热。
柜体采用2mm不锈钢板或冷轧钢板制成。前后单开门结构，加装防水底座及顶部散热孔隙。防护等
级：IP55或IP56。当柜门打开时，自动启动照明回路，照明灯亮；关上柜门后，照明灯自动关闭。
根据所需控制的变压器冷却器组数不同，柜体高度及宽度会有相应调整。

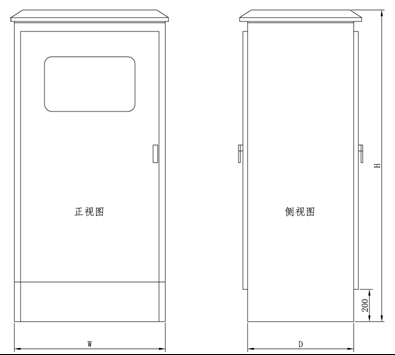

柜体示意图：
八、订货须知
8.1 请提供冷却器组数；
8.2 请提供冷却风机个数及额定工作电流；
8.3 强迫油循环型需提供潜油泵个数及额定工作电流；
8.4请提供变压器本体端子箱端子接线排列图；
8.5请提供冷却器分控箱端子接线排列图；
8.6分相变压器请提供三相共用端子箱端子接线排列图；
8.7 特殊工况控制可按照用户特殊要求进行加工制作。
