STDC电池巡检装置

发布时间:2019-04-24 18:49:22人气:

一、概述

    STDC-XJ01电池管理系统是为满足UPS、EPS、直流电源、通信电源等系统而设计的一款在线式电池监测和管理系统。采用7寸800*480彩色触摸屏设计;可完成对电池组电压、电池电流、单体电池电压、电池环境温度及电池内阻、单体电池均匀性等监测和告警功能。适用于对2V、6V、12V电池进行在线监测和管理。

STDC-XJ01电池管理系统采用分体式设计,根据需求配置STDC-XJ32、STDC-XJ18、STDC-XJ24电池巡检单元来完成对电池的在线检测和管理。

二、产品功能特点

  •   彩色触摸屏汉字菜单显示,触摸式按键操作,可方便设置参数和查询信息;
  • 实时时钟显示,断电后时钟正常运行;
  • 每个电池电压测量端口均采用光藕进行隔离确保系统安全稳定运行;
  • 完善的告警处理及记录功能,可快速查询当前故障内容;
  • 完善的远程通信功能,通过RS485接口实现“遥测”,“遥信”等功能。
  • 系统最大可监测512节电池,可监测16组电池,可根据客户需求灵活进行配置;
  • 单体电池监测具有过压、欠压和差压报警功能,准确查找故障电池;
  • 检测单体电池电压、电池组电压和电流、电池环境温度和单体电池内阻;
  • 电池组总电压数据分析和记录功能;
  • 单体电池均匀性、一致性分析和记录功能;
  • 完善的故障报警功能,可存储300条历史故障、300条当前故障;
  • 开放式通讯协议设计,RS485串行通讯接口,支持1200BPS、2400BPS、4800BPS、9600BPS波特率,实现遥测、遥信功能,可方便的与电力自动化系统对接,实现电池系统自动巡检;

三、产品组成及配置

 STDC-XJ01电池管理系统采用分体式设计,配置电池巡检单元来完成对电池的在线检测和管理。电池巡检单元主要用于采集单体电池电压,电池组电流,电池环境温度。

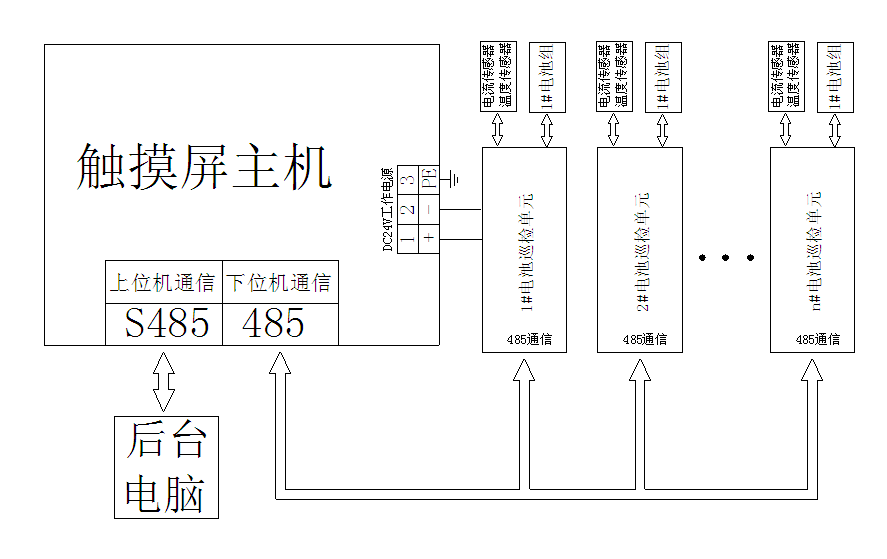

STDC-XJ01系统组成图

STDC-XJ01电池管理系统最多可配置16台电池巡检单元。系统最大可监测512节电池,可监测16组电池,单组电池最多可检测240节电池。

四、使用环境

  • 工作温度: -5℃~50℃
  • 存储温度: -10℃~60℃
  • 相对湿度:10%~90%
  • 供电电源电压:  DC24V

五、主要技术参数

  • 工作电压:DC24V

  • 单体电压测量精度:≤±0.3%

  • 单体电压测量范围:0.5V~16V

  • 电池组电压测量精度:≤±0.5%

  • 电池电流测量精度:≤±0.5%

  • 电池温度测量精度:≤±1℃

  • 电池内阻测试精度:0~100mΩ

  • 连接端口:远程通讯接口RS485   1路

              智能设备接口RS485   1路

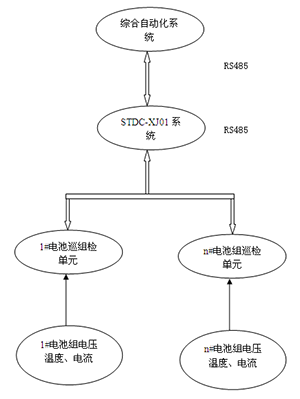

六、系统示意图
